 當前大規模風電場由數百臺甚至數千臺風電機組組成，它們類型多樣（雙饋風電機組、鼠籠式風電機組、直驅風電機組等），控制參數各異，而且運行方式各不相同。風電場大多地處偏遠地區，遠離負荷中心，其并網點短路比(SCR)隨著風電機組并網數量的增加而降低，形成弱交流系統。同時，大規模風電場常采用高壓直流輸電（HVDC）技術或串聯補償技術實現遠距離外送。相關研究表明，當風電場并入弱交流系統、含串聯補償系統，以及HVDC系統時，均可能發生次同步振蕩。

 2009年10月，美國德州發生電網故障導致某雙饋風電場經過含75%串聯補償的線路并入電網，引發了20 Hz左右的次同步振蕩現象，系統電壓振蕩幅值超過2.0 pu，造成風電機組脫網及crowbar電路損壞。2011年以來，我國華北地區也多次出現以雙饋風電機組為主的風電場經串補線路送出時的次同步振蕩問題。國內某柔性直流輸電示范工程調試過程中，記錄過雙饋風電場接入基于模塊化多電平換流器的柔性直流(MMC-HVDC)系統時曾出現的振蕩頻率約為30Hz的次同步振蕩現象，導致柔直系統停運。

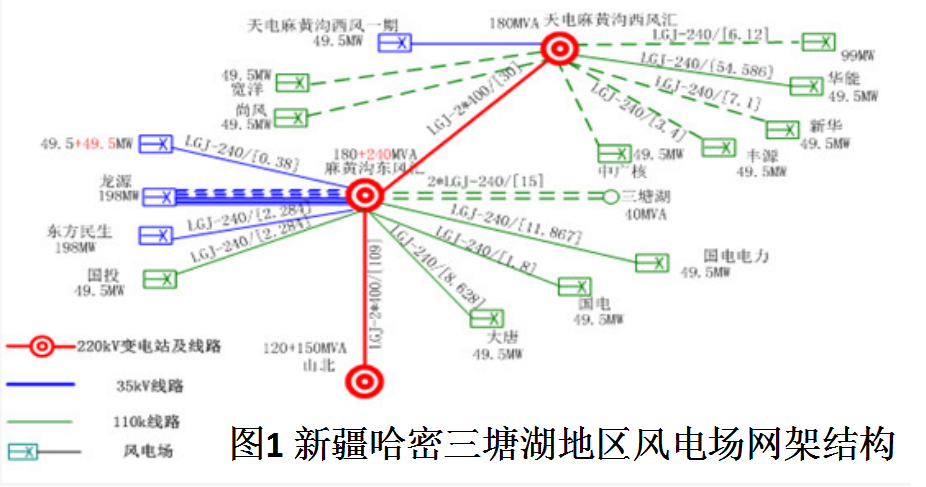

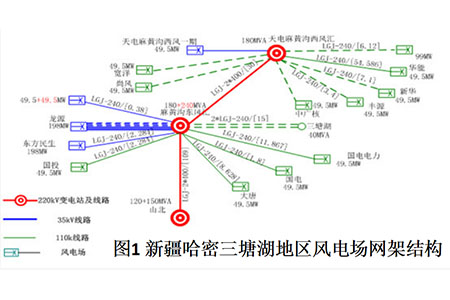

 新疆哈密三塘湖地區為大規模風機集中并網并通過長距離交流送出，屬于典型的弱交流系統，該地區共有兩座220kV風電匯集站，分別為天電麻黃溝西風電匯集站和龍源麻黃溝東風電匯集站，兩個220kV風電匯集站共用一段220kV輸電線路，經由山北變電站接入750kV哈密變電站

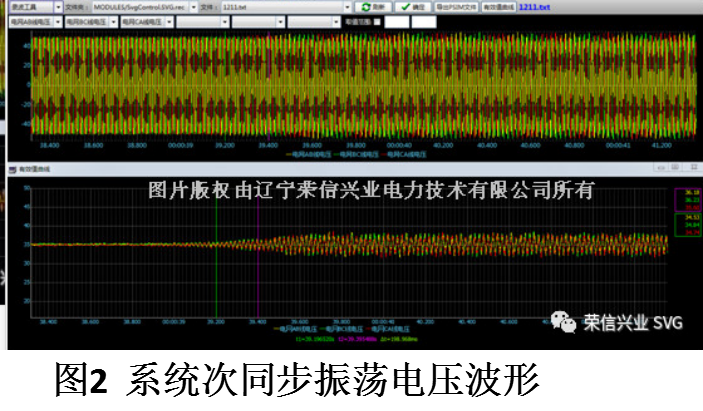

 2014年以來，隨著哈密三塘湖區域內風電場陸續并網，出現了不同程度的次同步振蕩現象，經過現場測試發現其振蕩頻率不固定，隨機分布于20Hz～50Hz之間，而且這種電壓、電流的振蕩還具有較快的發散速度，其振蕩時的電壓波形如圖2所示。

 圖2為現場在線監測到的35kV母線線電壓實時波形和有效值曲線，由圖可見，系統電壓在39秒時刻由穩定狀態快速進入到了振蕩狀態，系統電壓有效值表現為上下波動的曲線，波動幅度達到6.2kV。

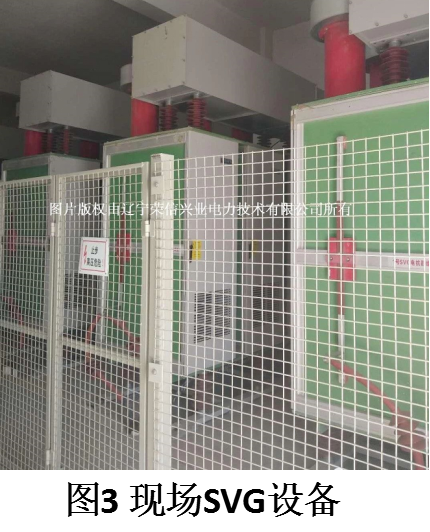

 針對現場存在次同步振蕩現象，榮信公司以天山電力三塘湖風電場220kV主變下原有的兩套SVG為試點，在既有SVG設備基礎上，在不影響原有SVG主控制策略（恒電壓）、不增加硬件部件或設備的前提下，采用附加控制策略的方式對次同步振蕩進行抑制。

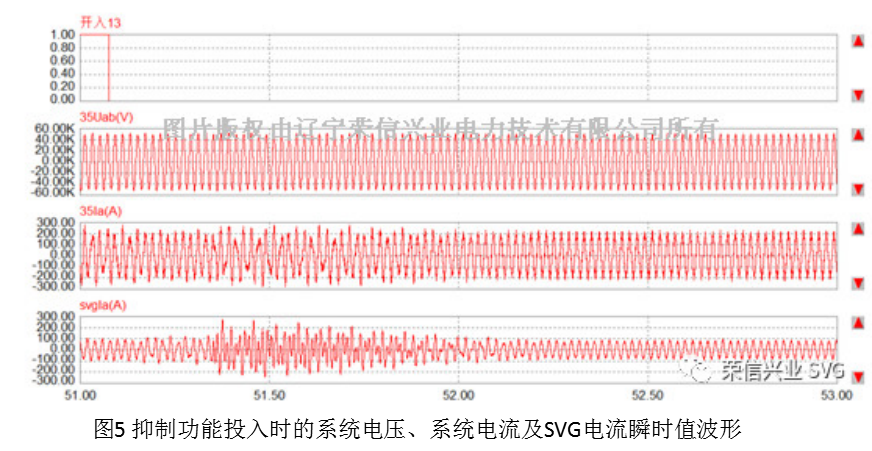

 項目現場實測的次同步振蕩抑制功能的投入與退出時，系統電壓電流有效值曲線如圖4所示，圖5為抑制功能投入時的系統電壓、系統電流及SVG電流瞬時值波形。

 從圖中可以看出，31s 時SVG退出抑制功能，系統電壓逐漸發散，而在51s 時投入抑制功能，系統電壓逐漸穩定。這也充分顯示了次同步振蕩抑制功能的有效性。
