福建省華安水電廠電力發展公司35kV金山2#變電站10kV母線接有裕興Ⅰ、Ⅱ、Ⅲ、Ⅳ路4條饋線，供華易鑫鐵廠負荷，其中裕興Ⅰ、Ⅱ路分別供兩臺容量為8000kVA電弧爐，裕興Ⅲ路供一臺容量為4000kVA精煉爐，裕興Ⅳ路供一臺容量630kVA動力變及5000kVA無功補償裝置。正常生產時，兩臺電弧爐和精煉爐會同時生產。
因為電弧爐工作時會產生很大無功沖擊，會使電網公共母線上產生較大的無功變動，且會產生不規則的低次諧波，對離此負荷較近的水力發電廠設備產生較大影響。現場反饋電弧爐工作時，水力發電機組的有功功率波動達6MW~7MW，有功功率的快速波動可能導致機組振動，對機組的長期穩定運行有著極大危害。

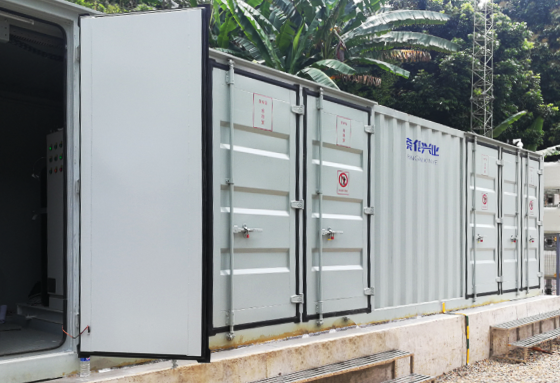

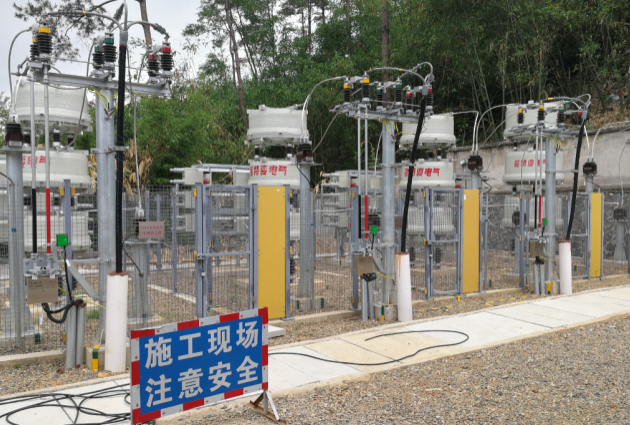

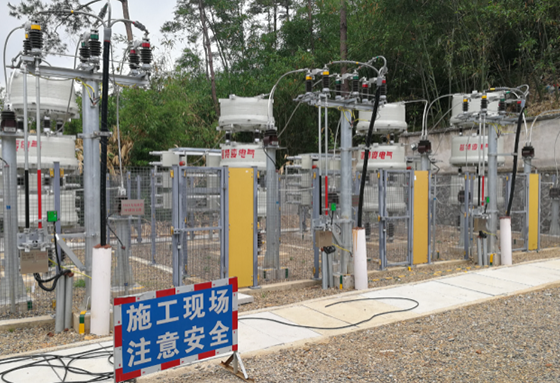

為解決現場存在的電能質量問題，RXPE在用戶10kV開關柜出線裝設一套10kV直掛式補償容量不小于14Mvar的動態無功補償與諧波治理成套裝置（SVG+FC型），共1套。該套裝置包括一套不小于±7Mvar SVG和一組基波補償容量不小于7Mvar FC，該成套裝置可實現無功在不小于感性0Mvar~容性14Mvar范圍內連續快速調節，并治理電弧爐產生的各次諧波電流。
為解決現場存在的電能質量問題，RXPE在用戶10kV開關柜出線裝設一套10kV直掛式補償容量不小于14Mvar的動態無功補償與諧波治理成套裝置（SVG+FC型），共1套。該套裝置包括一套不小于±7Mvar SVG和一組基波補償容量不小于7Mvar FC，該成套裝置可實現無功在不小于感性0Mvar~容性14Mvar范圍內連續快速調節，并治理電弧爐產生的各次諧波電流。
