1.1 工程概況
華能山西東馬坊風電場三期項目通過35kV/110kV主變壓器接入110kV母線并網，風機逆變器通過箱式變壓器接入35kV母線。由于風力發電的不穩定性，國家相關規定要求場站高壓側并網點電壓應可控，場站內應配備動態無功補償設備用以控制系統電壓，該項目SVG實際裝置如圖1.1所示，工程于2016年投運。
圖1.1 華能東馬坊項目SVG設備照片
1.2 技術方案
此項目采用系統電壓集中治理方式，在35kV母線下配備SVG設備，SVG設備可根據設定的電壓指令實時動態控制系統電壓，電壓指令由AVC控制系統遠程下發至SVG控制器。
SVG設備實時檢測110kV側母線電壓，以接收到的AVC指令作為電壓控制目標進行閉環控制。
1.2.1 SVG設備信息
SVG額定電壓：36.75 kV （根據實際母線額定電壓設計）
SVG額定容量：±16 Mvar （根據風場裝機容量的20% ~ 40%配置）
SVG連接方式：星接
1.2.2 SVG主電路拓撲結構
主電路拓撲結構如圖1.2所示，SVG模塊級聯后通過連接電抗器直掛于35kV母線。
1.3 應用效果
圖1.2中所示分別為電壓指令設定值（該指令由AVC系統給定）、系統實際電壓以及SVG輸出的無功功率。

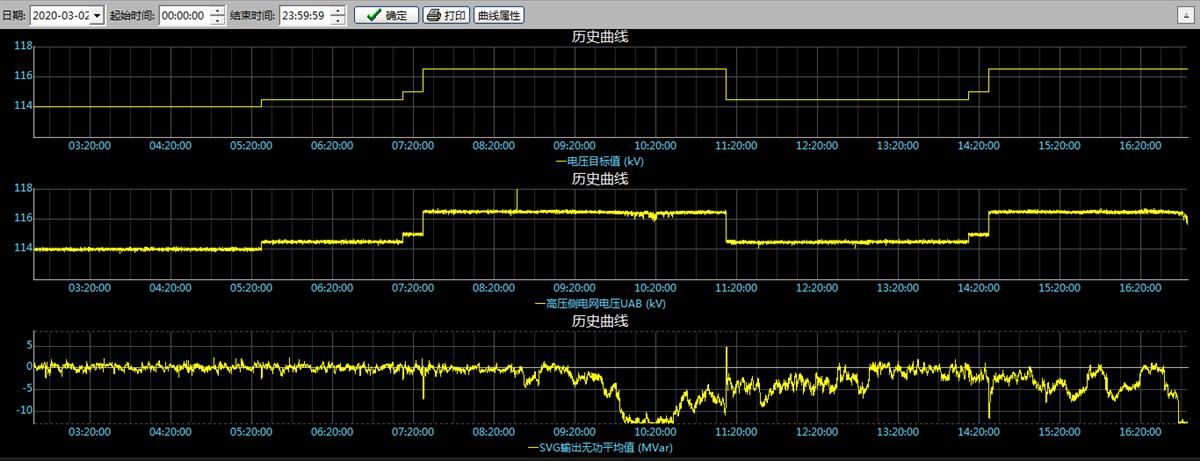

圖1.2 系統電壓控制曲線
據中央電視臺報道，2018年12月25日13時21分，隨著第57號風機的成功并網，國家電投大豐H3海上風電項目72臺風機順利實現全容量投產并網。標志著我國離岸最遠的海上風電場正式投入運營；標志著該項目順利實現全容量并網，創下了電力行業內同等規模海上風電項目建設及投運在當年開工、當年建成、當年收益的三項紀錄。也為我國在深海領域發展大容量、大規模海上風電積累了寶貴經驗。
當前大規模風電場由數百臺甚至數千臺風電機組組成，它們類型多樣（雙饋風電機組、鼠籠式風電機組、直驅風電機組等），控制參數各異，而且運行方式各不相同。風電場大多地處偏遠地區，遠離負荷中心，其并網點短路比(SCR)隨著風電機組并網數量的增加而降低，形成弱交流系統。同時，大規模風電場常采用高壓直流輸電（HVDC）技術或串聯補償技術實現遠距離外送。相關研究表明，當風電場并入弱交流系統、含串聯補償系統，以及HVDC系統時，均可能發生次同步振蕩。
福建省華安水電廠電力發展公司35kV金山2#變電站10kV母線接有裕興Ⅰ、Ⅱ、Ⅲ、Ⅳ路4條饋線，供華易鑫鐵廠負荷，其中裕興Ⅰ、Ⅱ路分別供兩臺容量為8000kVA電弧爐，裕興Ⅲ路供一臺容量為4000kVA精煉爐，裕興Ⅳ路供一臺容量630kVA動力變及5000kVA無功補償裝置。正常生產時，兩臺電弧爐和精煉爐會同時生產。
因為電弧爐工作時會產生很大無功沖擊，會使電網公共母線上產生較大的無功變動，且會產生不規則的低次諧波，對離此負荷較近的水力發電廠設備產生較大影響。現場反饋電弧爐工作時，水力發電機組的有功功率波動達6MW~7MW，有功功率的快速波動可能導致機組振動，對機組的長期穩定運行有著極大危害。
