客戶需求
觀音巖水電站永仁至富寧直流輸電工程全長 577 km，直流額定功率為 3000 MW。作為直流項目的接收端，±500kV 富寧換流站、500kV 富寧變電站和 500 kV 富寧串補站的投資總額為 27 億元人民幣。富寧站屬于直流配置和弱交流系統，交流系統故障可能會導致直流換相失敗，甚至導致直流沒有恢復和最終停工。計算結果表明，串補站和 STATCOM（靜止同步補償裝置）可以改善富寧換流站的有效短路比、直流運行條件和恢復特性。
RXPE 解決方案

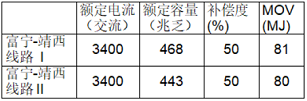

RXPE 為富寧-靖西雙線工程提供 2×500 千伏串補裝置。下表顯示了具體規格：
富寧 SC 保護方案設計為 MOV 加火花間隙和旁路斷路器。假設外部線路發生故障，MOV 應旁路故障電流，火花間隙和斷路器都不允許起用；只有當內部線路發生故障時，才允許火花間隙和斷路器旁路。除內部線路故障外，這意味著 SC 將永遠運行，以提供高可用性。

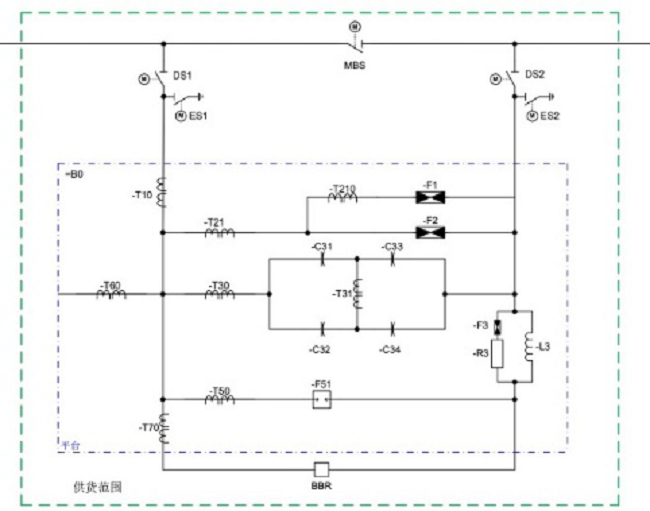

單線圖如下所示:
富寧串補站配有內部保險絲電容器、帶聚合物外殼的 MOV、阻尼電抗器+阻尼 MOVs +阻尼電阻型阻尼電路和快速閉合旁路斷路器。

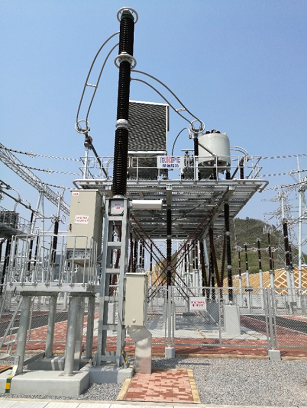

電容器組、MOV、火花間隙、阻尼電路以及高壓電子設備位于絕緣平臺的頂部，而控制和保護盤位于平臺旁邊地面上的保護柜中。它們通過光纖系統連接，也為火花間隙觸發板和光電轉換模塊供電。由于控制和保護系統以及光纖系統的冗余設計，整體可靠性大大提高。
客戶利益
富寧串補站于 2014 年投產，至今運行穩定可靠。
富寧串補站保證了永仁-富寧直流輸電線路在逆變器側交流系統故障時能夠恢復正常運行，提高了直流輸電能力，為云南水電輸送提供了有力保障。
