SVC遠距離輸電項目——厄瓜多爾國家電力公司Chorrillos500千伏變電站


客戶需求

    厄瓜多爾國家電網所有者和運營商 CELEC EP 正在努力提高電網供電能力，以滿足全國范圍內不斷增長的電力消耗。一座大型水力發電廠建成后，厄瓜多爾東北部建造了 CCS 發電廠，CELEC EP 開始建造其國內第一條從東北到西南的 500 千伏輸電走廊，沿著走廊向瓜亞基爾周邊負荷中心輸送大量電力。

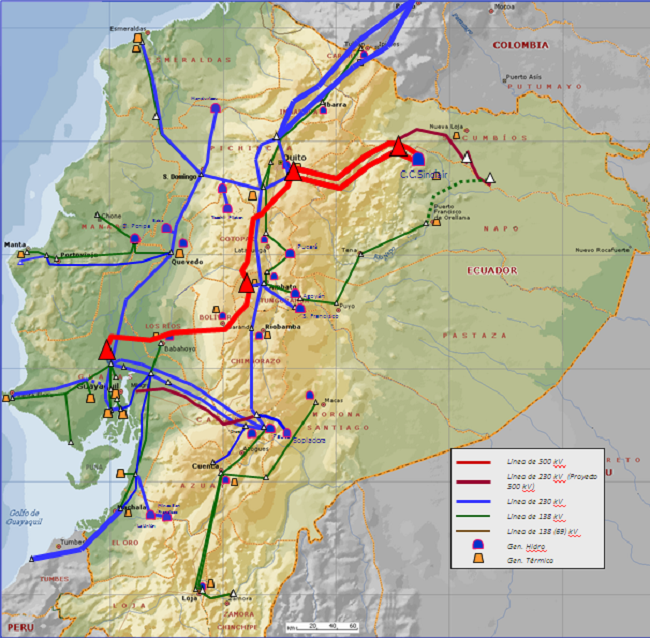

            - 紅線  500kV 輸電線

            - 藍線 230kV 輸電線

            - 綠線 138kV 輸電線



    從 CCS 水力發電廠到瓜亞基爾負荷中心新建的 500 千伏電網（標為紅線）包括四個主要的500 千伏/ 230 千伏變電站，這些變電站將新的500 千伏走廊連接到現有的國家 230 千伏電網，為現有電網提供充足的電力供應。這個大項目大大提高了 CELEC EP 的電力傳輸能力。然而，項目前的一項系統研究表明，負荷變化以及可能的線路故障可能會嚴重影響電網穩定性，尤其是在瓜亞基爾負荷中心。



RXPE 解決方案

    基于對厄瓜多爾國家電網（等于或高于69kV）的系統研究，RXPE 已經清楚地了解了包括現有 230kV 電網和新的 500kV 走廊在內的同等網絡。之后與 CELEC EP 合作，確定了可能的線路故障細節。基于這些輸入，RXPE 進行了徹底的系統研究，其中模擬顯示，Chorrillos 變電站的 230 千伏/ - 30 兆乏~ + 120 兆乏 SVC 將能夠解決這一問題。

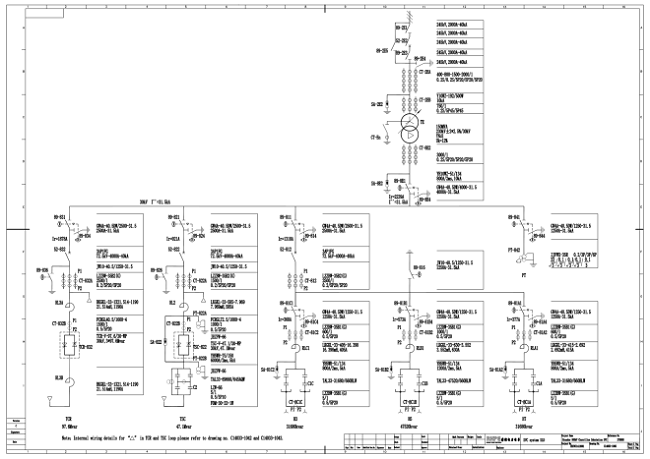

SVC 設計有多個支路，包括一個 TCR（晶閘管控制電抗器）支路、一個 TSC（晶閘管開關電容器）支路和三個 FC 支路（濾波電容器）。

    晶閘管閥采用水/空氣冷卻方式設計成水平布局。冗余循環泵已被用于提高其可靠性和可用性。控制和保護系統也被設計成全余度系統。
    在 FAT 期間，對真實 SVC 控制器進行了 RTDS 仿真，以驗證以前系統研究中得出的控制策略。



客戶利益

    Chorrillos SVC 成功地提高了厄瓜多爾電網第一條 500 千伏走廊的傳輸穩定性。這條走廊自 2017 年首次輸電以來安全運行至今。SVC 投入使用后，這條 500 千伏輸電走廊大大改善了全國的供電條件，既保證了充足電力供應，又保證了穩健運行。
